Fil de niobium à haute résistance

Shaanxi Zhongheng Weichuang Metal Materials Co., Ltd. fournit des métaux rares de qualité -, incluant principalement le niobium hafnium 103, le tungstène, le tantalum, le niobium, le hafnium, le titane, le zirconium, la coiffure, les verges, les verges de convention Fils, tuyaux, ainsi que des produits transformés en profondeur tels que les navires, les creusets, les cibles de pulvérisation, les cibles de revêtement, les pièces usinées, les écrans d'isolation de la température élevés -, les éléments de chauffage, les carross de fournaises (fours de chauffage, les fours de recuit), la corrosion - Équipement résistant, etc.

En tant que fabricant, fournisseur et exportateur de matériaux de niobium, Shaanxi Zhongheng Weichuang Metal Materials Co., Ltd. fournit une pureté élevée -, une résistance à la température élevée, une résistance à la température, des produits spécialisés en ingénierie et en génie maritime avec des prix sans souci de souci de souci! Le service client est toujours en ligne, vous n'avez donc pas de soucis.

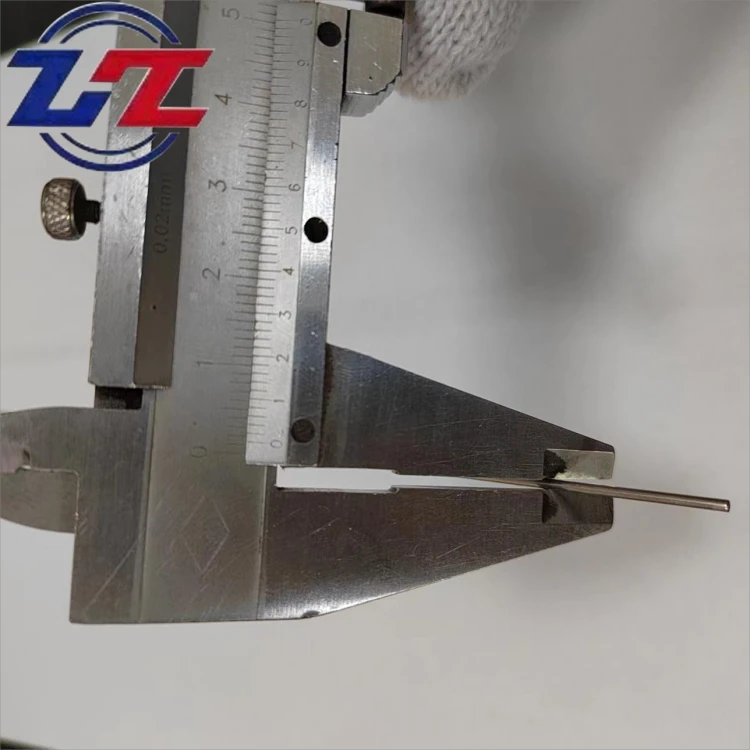

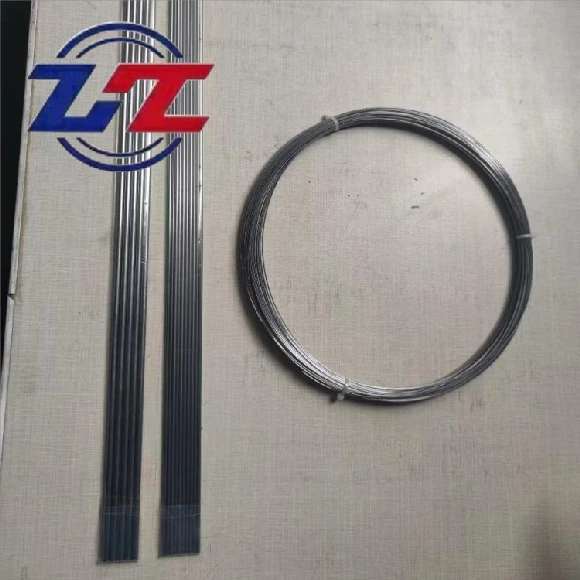

La production d'un fil de niobium élevé - commence par la préparation de la matrice de pureté - élevée. La matière première de niobium est purifiée à plus de 99,95% par fusion de faisceau d'électrons (EBM) ou fusion à l'arc sous vide (VAR), et la teneur en éléments interstitiels tels que l'oxygène et l'azote est strictement contrôlé. Par la suite, des éléments de renforcement tels que le tungstène, le molybdène et le zirconium ont été ajoutés pour la conception d'alliage, formant une série de lingots en alliage tels que NB - W et NB MO, jetant la base matérielle pour les traitements de renforcement ultérieurs.

Le lingot en alliage préparé est soumis à une extrusion chaude ou à un roulement chaud pour former une billette de fils, puis réduit progressivement à la taille cible grâce à plusieurs processus de dessin à froid. La déformation de chaque pass est contrôlée à 10% à 20%, et le recuit intermédiaire est effectué dans un environnement sous vide de 800 à 1 000 degrés C pour éliminer le durcissement des travaux. Le diamètre du fil final peut atteindre φ 0,1 à 3,0 mm, tout en atteignant le raffinement des grains et la propagation de la dislocation, augmentant la résistance à la traction à 1000-1500MPA.

Le processus de renforcement clé consiste à optimiser la structure du matériau par traitement thermique. Recristallisez le recuit à 1000 - Environnement de vide C à 1200 degrés pour obtenir une structure de grains uniformes et fine; Le traitement du vieillissement est également effectué sur des alliages spécifiques (tels que NB-10W-2.5ZR) à 800 à 900 degrés C pour favoriser la précipitation des phases de renforcement de la dispersion, améliorant davantage la résistance à haute température et la résistance au fluage.

Enfin, les défauts de surface sont retirés par le polissage électrolytique et soumis à des tests de performances rigoureux. Y compris la température ambiante / les tests de performances mécaniques à haute température, l'analyse de la microstructure et les tests destructeurs non - tels que les tests de courant de Foucault, pour garantir que le produit répond aux exigences d'une forte résistance, d'une stabilité à haute température et d'une fiabilité, fournissant un support de matériau clé pour les champs tels que l'aérospatiale et l'énergie nucléaire.

Le fil de niobium haute résistance est devenu un matériau clé dans plusieurs champs d'extrémité - élevés en raison de ses excellentes performances complètes. Il a un point de fusion élevé (2468 degrés C), une faible densité (8,57 g / cm ³), une résistance élevée et une excellente résistance à la température élevée -. Grâce à l'usinage d'alliage et de précision, la résistance à la traction peut atteindre 1000 - 1500 MPa tout en maintenant une bonne ténacité. Dans le champ aérospatial, il est utilisé comme fil de renforcement pour les lames de turbopump moteur à fusée et un squelette d'antenne en filet pour le vaisseau spatial, équilibrant la résistance légère et à haute température; Dans l'équipement d'énergie nucléaire, en tant que fibre de renforcement du tube de revêtement de carburant de réacteur rapide refroidi par le sodium et le premier maillage de support mural du dispositif de fusion, il peut résister à l'irradiation à haute température et à la corrosion des métaux liquides.

De plus, le fil de niobium élevé à haute résistance - présente également une excellente résistance à la corrosion, une biocompatibilité et une stabilité de température élevée -. Dans l'industrie finale élevée -, il est utilisé pour fabriquer des fils de support de la fournaise à température élevés - et des fils d'électrode de fourne à arc à vide, qui peuvent fonctionner pendant une longue période dans un environnement sous vide C à 1800 degré C sans déformation; Dans le domaine de l'implantation médicale, il est appliqué aux fils de guide chirurgical orthopédiste et aux fils de guidage des instruments d'intervention vasculaire, qui ont à la fois une biocompatibilité et une limite élevée, répondant aux exigences de sécurité et de performance mécanique de l'environnement humain.

étiquette à chaud: Fil de niobium à haute résistance, Chine Fabricants de fil de niobium à haute résistance, fournisseurs, usine, niobium anodisé, pentoxyde de niobium hydraté, Compagnies de niobium, prix de niobium par lb, barre de tantale pour la fabrication, Tantalum poudre pour les condensateurs
